ELENA ARCE (1), FRANCISCO ZAYAS-GATO (1), ANDRÉS SUÁREZ-GARCÍA (2), ÁLVARO MICHELENA (1), ESTEBAN JOVE (1), JOSÉ-LUIS CASTELEIRO-ROCA (1), HÉCTOR QUINTIÁN (1) Y JOSÉ LUIS CALVO-ROLLE (1)
(1) Universidade da Coruña (España)
(2) Centro Universitario de la Defensa de la Armada Española (España)
DOI: 10.13042/Bordon.2022.95592
Fecha de recepción: 14/07/2022 • Fecha de aceptación: 27/07/2022
Autor de contacto / Corresponding author: Francisco Zayas-Gato. E-mail: f.zayas.gato@udc.es
Cómo citar este artículo: Arce, E., Zayas-Gato, F., Suárez-García, A., Michelena, Á., Jove, E., Casteleiro-Roca, J. L., Quintián, H. y Calvo-Rolle, J. L. (2022). Experiencia blended learning apoyada en un laboratorio virtual para educación de materias STEM. Bordón, Revista de Pedagogía, 74(4), 125-143. https://doi.org/10.13042/Bordon.2022.95592
INTRODUCCIÓN. La reciente pandemia provocada por la COVID-19 ha supuesto numerosos cambios en los protocolos de salud pública, así como un profundo impacto socioeconómico. Políticas como el distanciamiento social y los confinamientos han condicionado las relaciones interpersonales y derivado en consecuencias dramáticas para muchas empresas y trabajadores. Concretamente, en el marco educativo, las universidades se han visto obligadas a adaptar las metodologías docentes a causa de las políticas de control implantadas por las autoridades. Por ello, el uso de herramientas para la docencia online, combinadas con experiencias en docencia presencial (blended learning, BL), constituye un interesante enfoque dentro de este contexto. MÉTODO. BL permite la reducción de la ratio de estudiantes por aula, evitando la supresión total de la presencialidad, y permitiendo también aprovechar las ventajas de ambas modalidades. En este sentido, una interesante propuesta es la implementación de un entorno de simulación virtual para estudiantes de ingeniería, cuyo objetivo es la emulación de un sistema real de control de nivel de líquido, disponible en los laboratorios de la Escuela Politécnica de Ingeniería de Ferrol, de la Universidad de A Coruña. Con el objetivo de evaluar el efecto de la metodología BL en el rendimiento académico del alumnado, se compararon las calificaciones obtenidas en el trabajo tutelado en dos cursos académicos. RESULTADOS. Para llevar a cabo este trabajo, se propone una experiencia BL apoyada en un laboratorio virtual construido a partir de la integración de dos novedosas la frase correcta sería: “herramientas de software”. Factory I/O como sistema de virtualización y emulación de escenas y plantas industriales reales y Node-RED como entorno de programación para el diseño de sistemas de control y comunicación. Con base en los resultados académicos, se concluye que esta metodología tiene un efecto positivo en el rendimiento de los estudiantes. DISCUSIÓN. Este entorno realista de simulación y de visualización 3D en tiempo real aporta flexibilidad a los estudiantes facilitando la organización de sus tareas y les permite trabajar de forma autónoma aplicando los conceptos base de la ingeniería de control. Además, esta experiencia BL ayuda a los estudiantes a desarrollar competencias básicas (duras) y transferibles (blandas).
Palabras clave: Blended learning, Educación en ingeniería, Aulas virtuales, COVID-19.
El impacto de la COVID-19 ha derivado en graves y dramáticas consecuencias para la sociedad a nivel mundial. Desde la declaración de pandemia por la Organización Mundial de la Salud (OMS), la mayoría de los Gobiernos han aplicado medidas urgentes con el objetivo de prevenir la rápida propagación del coronavirus y evitar el colapso de los centros sanitarios. En este contexto, con la aplicación de políticas de restricción de movilidad la sociedad se ha visto obligada a adaptarse a esta nueva situación, condicionando notablemente tanto la vida laboral como las relaciones sociales (R.D.L. 21/2020, de 9 de junio; R.D. 926/2020, de 25 de octubre).
Con respecto a la comunidad educativa, la mayoría de los centros han tenido que suspender la actividad docente (Nicola et al., 2020Nicola, M., Alsafi, Z., Sohrabi, C., Kerwan, A., Al-Jabir, A., Iosifidis, C. et al. (2020). The socio-economic implications of the coronavirus pandemic (COVID-19): a review. International Journal of Surgery, 78, 185-193. https://doi.org/10.1016/j.ijsu.2020.04.018) de forma presencial, atendiendo a las directrices de las autoridades. Por ello, la implantación de la modalidad online se ha convertido en esencial para dar continuidad a los cursos. Estas circunstancias han supuesto un reto para estudiantes y profesores, al condicionar notablemente las metodologías docentes (Jena, 2020Jena, P. K. (2020). Impact of Covid-19 on higher education in India. International Journal of Advanced Education and Research (IJAER), 5(3), 77-81. http://www.alleducationjournal.com/archives/2020/vol5/issue3/5-3-27).
Por otra parte, metodologías docentes como las prácticas de laboratorio, que se realizan en espacios especiales, con equipamiento especializado (laboratorios, aulas de informática, etc.) y con un carácter eminentemente presencial, se han visto especialmente afectadas por estas circunstancias excepcionales, al precisar de material y espacios específicos para su desarrollo. En este sentido, es común que exista una limitación en el número de equipos o herramientas, lo cual hace necesaria la organización de las prácticas de laboratorio en grupos de varios estudiantes. En el contexto de pandemia, no ha sido factible ni recomendable la realización presencial de prácticas en grupos debido a la naturaleza contagiosa del coronavirus SARS-CoV-2. Por ello, surgió la necesidad de proponer una estrategia alternativa. Hay que señalar que los grados STEM (Science, Technology, Engineering and Mathematics), junto con los del ámbito de ciencias de la salud, se han visto especialmente afectados por esta coyuntura, debido a la carga horaria asociada a la realización de prácticas de laboratorio dentro del plan de estudios de las titulaciones.
En el ámbito STEM, las prácticas de laboratorio, entendidas como actividades de aplicación de conocimientos a situaciones concretas y de adquisición de habilidades básicas y procedimentales relacionadas con la materia objecto de estudio, representan un importante complemento a las sesiones expositivas, al poder aplicar ese conocimiento a través del manejo de equipos y la realización de experimentos (De Jong et al., 2013De Jong, T., Linn, M. C. y Zacharia, Z. C. (2013). Physical and virtual laboratories in science and engineering education. Science, 340(6130), 305-308. https://doi.org/10.1126/science.1230579). La literatura ha demostrado que el aprendizaje de la ciencia por indagación, en el que el alumnado realiza investigaciones, en comparación con la enseñanza clásica, que incluye exclusivamente conferencias o demostraciones del profesor, presenta innumerables ventajas (Singer et al., 2005Singer, S. R., Hilton, M. L. y Schweingruber, H. A. (2005). America’s lab report: investigations in High School science. En America’s lab report: investigations in High School science. https://doi.org/10.17226/11311). Las prácticas de laboratorio ofrecen a los estudiantes la oportunidad de interactuar directamente con los materiales y/o equipos utilizando herramientas, técnicas de recogida de datos, modelos y teorías científicas (Comisión Europea, 2007Comisión Europea (2007). Science education now: a renewed pedagogy for the future of Europe (vol. 22845). Office for Official Publications of the European Communities.). Si se considera la dificultad de realizar las prácticas de laboratorio de manera presencial, una solución alternativa es el manejo y control remoto de las plantas de laboratorio. Aunque este enfoque es interesante, podría no ser factible en algunos casos, ya que necesita de infraestructura de telecomunicaciones y aplicaciones informáticas a medida para poder acceder a dichos equipos. A esto se suma la carencia de interfaces físicos del equipamiento para poder establecer dicha conexión. Por todo ello, la aplicación de experiencias de aprendizaje mixto o blended learning (BL), con el apoyo de modernas herramientas para emulación y virtualización, surgen como una alternativa interesante para abordar esta problemática.
La metodología BL se basa en la combinación de actividades de enseñanza online y offline (Deschacht y Goeman, 2015Deschacht, N. y Goeman, K. (2015). The effect of blended learning on course persistence and performance of adult learners: a difference-in-differences analysis. Computers & Education, 87, 83-89. https://doi.org/10.1016/j.compedu.2015.03.020). Considerado como un modelo mixto de aprendizaje, la principal ventaja de esta herramienta es su flexibilidad en términos de planificación para los estudiantes (Fernández-Miranda et al., 2022Fernández-Miranda, M., Dios-Castillo, C. A., Sosa-Córdova, D. M. y Camilo Cépeda, A. (2022). Método invertido y modelo didáctico: una perspectiva motivadora del aprendizaje virtual en contextos de pandemia. Bordón, Revista de Pedagogía. https://doi.org/10.13042/2022.92677). Además, BL permite ofrecer una enseñanza personalizada, centrada en las necesidades de los alumnos, brindando también un entorno colaborativo para alumnos y docentes (Al-Samarraie y Saeed, 2018Al-Samarraie, H. y Saeed, N. (2018). A systematic review of cloud computing tools for collaborative learning: opportunities and challenges to the blended-learning environment. Computers & Education, 124, 77-91. https://doi.org/10.1016/j.compedu.2018.05.016). Una de las desventajas de este método es la alta dependencia tecnológica. Esto podría derivar en un desperdicio de recursos, en caso de que los estudiantes desconozcan la tecnología utilizada (Míguez-Álvarez et al., 2020Míguez-Álvarez, C., Crespo, B., Arce, E., Cuevas, M. y Regueiro, A. (2020). Blending learning as an approach in teaching sustainability. Interactive Learning Environments. Publicación anticipada en línea. https://doi.org/10.1080/10494820.2020.1734623).
Se ha demostrado que los estudiantes necesitan desarrollar una combinación de habilidades, adquiriendo competencias básicas (duras) y transferibles (blandas) (Clarke, 2018). El desarrollo de habilidades blandas se considera esencial dentro de la OCDE y la UE, debido a la relevancia de estas habilidades a nivel laboral (Llamas et al., 2019Llamas, B., Storch-de Gracia, M. D., Mazadiego, L. F., Pous, J. y Alonso, J. (2019). Assessing transversal competences as decisive for project management. Thinking Skills and Creativity, 31, 125-137. https://doi.org/10.1016/j.tsc.2018.11.009.). Además, desde el ámbito educativo universitario se debe promover el desarrollo de competencias y habilidades que no están específicamente incluidas en el currículo, pero que son demandadas en el mercado laboral (habilidades blandas). Sin embargo, los planes de estudio convencionales se desarrollan en función de las competencias básicas o duras (Yildiz et al., 2021Yildiz, İ, Topçu, E. y Kaymakci, S. (2021). The effect of gamification on motivation in the education of pre-service social studies teachers. Thinking Skills and Creativity, 42, 100907. https://doi.org/10.1016/j.tsc.2021.100907). De este modo, los docentes deben promover el desarrollo de competencias o habilidades, por lo que la elaboración de materiales y experiencias no debe centrarse exclusivamente en los contenidos (Rizzi et al., 2020Rizzi, V., Pigeon, C., Rony, F. y Fort-Talabard, A. (2020). Designing a creative storytelling workshop to build self-confidence and trust among adolescents. Thinking Skills and Creativity, 38, 100704. https://doi.org/10.1016/j.tsc.2020.100704).
En este contexto, es necesario un rediseño de la metodología docente con el apoyo de los últimos avances de las tecnologías de la información (TI). Hoy en día, gracias a la digitalización, es posible la combinación de aplicaciones de software para la implementación de laboratorios virtuales (Daniel, 2020Daniel, S. J. (2020). Education and the COVID-19 pandemic. Prospects, 49(1), 91-96. https://doi.org/10.1007/s11125-020-09464-3). Por ello, se propone la integración de dos aplicaciones: Factory I/O y Node-RED, en el marco de la materia de Tecnología de Sistemas de Control dentro del Máster Universitario en Ingeniería Industrial. Estas aplicaciones se utilizaron para la construcción de un escenario virtual que emula el aspecto y el comportamiento de las plantas de laboratorio reales, sirviendo como herramienta de apoyo para una experiencia BL. Adicionalmente, esta propuesta didáctica buscó abordar algunas de las deficiencias encontradas en el diseño de metodologías de aprendizaje virtual convencionales (p. ej., conseguir emular los dispositivos reales tanto en comportamiento como en apariencia) y lograr el desarrollo de habilidades del siglo XXI. La propuesta implicó la integración de la teoría y la práctica, la aplicación de los conocimientos y el desarrollo de habilidades duras y blandas.
Asignatura de Tecnología de Sistemas de Control
El Máster Universitario en Ingeniería Industrial tiene una carga total de 120 ECTS. Es importante destacar que se trata de un máster que habilita para el ejercicio de la profesión de ingeniero industrial (Orden CIN/311/2009). El plan de estudios del Máster Universitario en Ingeniería Industrial consta de dos cursos académicos y está dividido en módulos, siguiendo la estructura que marca la Orden CIN/311/2009.
La asignatura de Tecnología de Sistemas de Control pertenece al Módulo 1 de Tecnologías Industriales, es de carácter obligatorio y tiene una carga total de 3 ECTS. Esta asignatura se imparte en el segundo cuatrimestre del primer curso. El alumnado que accede al máster tiene diversos perfiles, en función de los estudios de grado cursados previamente. Así, tal y como se recoge en la propia memoria, se considera como perfil de acceso recomendado estar en posesión de un título de Grado en Ingeniería Industrial que cumpla la Orden Ministerial CIN/351/2009. Por ello, el planteamiento de la materia, así como la selección de recursos y materiales, debe adaptarse a un amplio abanico de perfiles.
Las actividades formativas de esta asignatura se dividieron en clases magistrales, seminarios de resolución de problemas y prácticas de laboratorio. El sistema de evaluación consistió en un trabajo tutelado que supuso el 100% de la nota final. Los laboratorios virtuales se emplearon, en el presente curso, como metodología para el desarrollo del trabajo tutelado. Las metodologías de evaluación se han mantenido sin modificaciones en los últimos cuatro cursos académicos. Esto es, desde el curso 2018-2019, que fue cuando se realizó la última modificación del plan de estudios del máster.
Participantes
Con el objetivo de evaluar el efecto de la nueva metodología de prácticas de laboratorio virtuales en el rendimiento del alumnado, se compararon las calificaciones obtenidas en el trabajo tutelado en dos cursos académicos: curso 2020-2021 (con prácticas de laboratorio tradicionales presenciales) y curso 2021-2022 (con laboratorios virtuales). Los trabajos tutelados se realizaron en grupos de 2 a 3 estudiantes.
La muestra de estudiantes para el curso 2020-2021 estaba formada por 35 alumnos, de los cuales 10 eran mujeres (28.57%) y 25 eran hombres (71.43%). La edad de los participantes oscilaba entre los 23 y los 42 años (M = 25.94, DT = 3.66). Se desarrollaron un total de 13 proyectos.
La muestra de estudiantes para el curso 2021-2022 estaba formada por 29 alumnos, de los cuales 6 eran mujeres (20.69%) y 23 eran hombres (79.31%). La edad de los participantes oscilaba entre los 23 y los 38 años (M = 25.55, DT = 3.11). Se desarrollaron un total de 12 proyectos.
Prácticas de laboratorio tradicionales
Los laboratorios de la Escuela Politécnica de Ingeniería de Ferrol (EPEF) de la Universidad de A Coruña (UDC) están equipados con varias maquetas a escala que emulan plantas industriales reales. Algunos de los procesos más comunes en industria, como el control de temperatura, control de nivel de líquido, etc., son emulados a partir de estas plantas de laboratorio. Este marco permite a los estudiantes recibir formación práctica y trabajar en sus proyectos a través de la interacción física con estos equipos.
Una de las maquetas disponibles en el laboratorio es la planta de control de nivel, usada para realizar experimentos de control de nivel de líquido en el interior de un tanque. Sin embargo, no se dispone de suficientes plantas de control de nivel para trabajar de forma individual, por tanto, es necesario confeccionar varios grupos de estudiantes para cada sesión de laboratorio. En concreto, en los laboratorios de la EPEF hay un total de cinco plantas de control. Esto supone un hándicap en un contexto COVID, ya que se debe respetar el distanciamiento social. Además, el hecho de tener que trabajar exclusivamente en grupo y en los espacios y tiempos disponibles en la EPEF limita el tiempo que los estudiantes pueden interactuar con los equipos de forma individual y, por tanto, también restringe el desarrollo de las competencias.
La planta de nivel está construida a partir de dos tanques a diferentes alturas (figura 1). El tanque inferior cumple la función de reserva de líquido y el superior se emplea para el control de nivel de líquido. Se utiliza una bomba centrífuga para realizar el bombeo desde el tanque inferior al superior. El sistema dispone de una válvula manual y otra eléctrica proporcional para evacuar líquido del tanque superior. Para la medición de nivel, se utiliza un sensor de ultrasonidos analógico. La tasa de llenado del tanque superior se controla a partir de un motor trifásico conectado a la bomba, a su vez controlado por un variador de frecuencia (VFD).
|

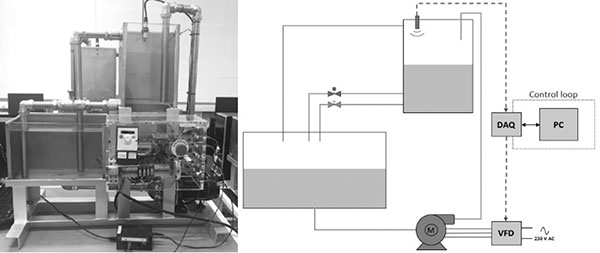

Figura 1. Planta de control de nivel y esquema de control de nivel de líquido |
El sistema de control se desarrolla desde un PC, implementando un controlador proporcional integral derivativo (PID). La señal de entrada al controlador PID (señal de error) resulta de la diferencia entre el nivel de líquido deseado (set point) y el nivel actual de líquido medido a través del sensor (process value). La señal de salida del controlador PID (señal de control o control signal) es enviada hacia el VFD a través del DAQ, cerrando el lazo de control.
Nuevos laboratorios virtuales
Planta de control de nivel con Factory I/O
Factory I/O es una herramienta para la simulación de procesos industriales. Su principal objetivo es servir como plataforma de automatización con visualización en 3D (Factory I/O, 2022). Esta herramienta incorpora muchos de los elementos presentes en entornos industriales (p. ej., motores, bombas, sensores, cilindros o cintas de transporte). Esto permite que los estudiantes tengan la posibilidad de integrar los elementos disponibles en la librería del programa y construir una planta industrial customizada o incluso una fábrica virtual completa.
Factory I/O sirve como plataforma de escenas y plantas susceptibles de ser controladas externamente. Sin embargo, no incluye herramientas de ingeniería de control. Por tanto, se necesitan componentes adicionales para construir un sistema de control completo. Esta herramienta incluye un amplio abanico de protocolos de comunicación (p. ej., OPC UA o Modbus TCP) ampliamente utilizados en aplicaciones industriales. Esto permite controlar las plantas virtuales a partir de software de terceros.
La figura 2 muestra el modelo virtual de la planta de nivel en 3D creada con Factory I/O que se propone como alternativa a la planta real de laboratorio. La planta virtual comparte muchas características con la real (p. ej., depósito principal de vidrio, válvulas de llenado y vaciado, sensor de nivel, cuadro eléctrico de maniobra). Este diseño aporta una visión realista del equipo a la vez que mejora la experiencia de los estudiantes.
|

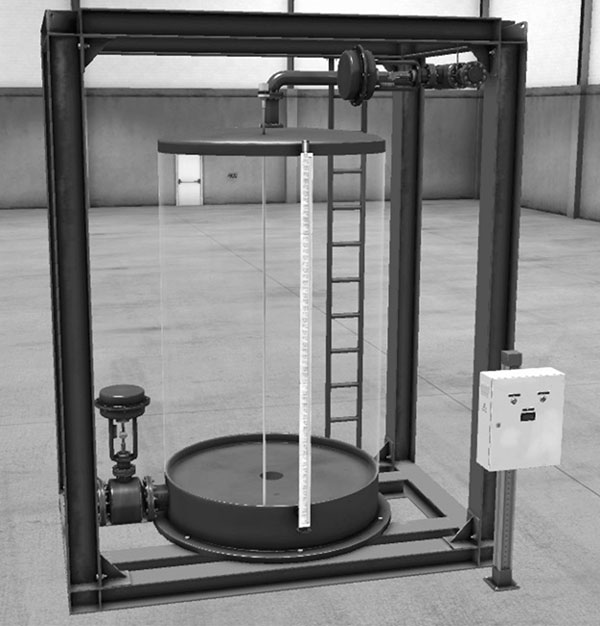

Figura 2. Virtualización de planta de nivel en 3D con Factory I/O |
Node-RED
Node-RED es una herramienta de programación gráfica de propósito general para desarrollo a través de navegador web. En los últimos años, su uso se ha extendido debido a su simplicidad y potencial integración en entornos IoT. Esta herramienta puede ser integrada tanto en ordenadores convencionales como en dispositivos electrónicos con recursos limitados, ofreciendo soporte para varios sistemas operativos.
A diferencia de otros lenguajes de programación más comunes, Node-RED se basa en la interconexión de bloques (nodos) (figura 3), a través de los cuales se produce el flujo de información. Por defecto, Node-RED se instala con una librería básica (node palette) con un set de nodos con funcionalidades preconfiguradas. Esto incluye operaciones básicas, funciones ad hoc, interfaz gráfico o comunicaciones.
|

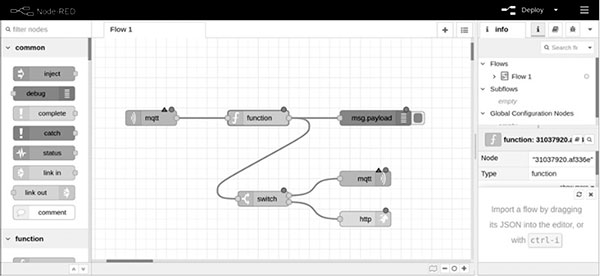

Figura 3. Entorno de programación de Node-RED |
Node-RED no necesita de la instalación de un entorno de desarrollo, ya que cuenta con un servidor web para tal efecto. Esto constituye una importante ventaja, puesto que únicamente se requiere de un PC con navegador web para el desarrollo de aplicaciones. Además, se puede acceder al entorno de programación a través de dispositivos como smartphones o tablets que se encuentren conectados a la misma red de área local (LAN).
En el ámbito didáctico, la principal ventaja de este software reside en su flexibilidad para la integración de protocolos de comunicación industriales y herramientas de ingeniería de control. A través de un único PC permite construir una plataforma completa de ingeniería de control, incorporando e interconectando aplicaciones.
Modbus TCP
Como se ha indicado, es necesario implementar un enlace entre Factory I/O y Node-RED para realizar el intercambio de información. Una opción es la integración del protocolo de comunicación Modbus TCP. Modbus se ha convertido en un estándar de facto en industria al ser aceptado e implementado por la mayoría de los fabricantes del sector. En los últimos años, se han publicado variantes del protocolo (p. ej., Modbus ASCII, RTU, TCP). El Modbus TCP presenta una gran ventaja en el contexto educativo, ya que permite integrar equipos o aplicaciones dentro de redes LAN existentes. Esto permite ejecutar Factory I/O y Node-RED de forma independiente a través de equipos diferentes. En esta propuesta se buscó la comunicación entre aplicaciones usando los recursos internos del sistema operativo, sin depender de redes locales, y ejecutando las aplicaciones con el uso de un simple PC.
Regulador PID
Aunque existen nuevos algoritmos de control, la mayoría de los controladores de procesos continuos siguen usando la ley de control PID básica. Además, gracias a su simplicidad, el algoritmo de control (Jove et al., 2021Jove, E., González-Cava, J. M., Casteleiro-Roca, J. L., Quintián, H., Méndez-Pérez, J. A., Vega-Vega, R. et al. (2021). Hybrid intelligent model to predict the Remifentanil Infusion Rate in patients under general anesthesia. Logic Journal of the IGPL, 29(2). https://doi.org/10.1093/jigpal/jzaa046) PID puede ser implementado en prácticamente cualquier dispositivo electrónico, incluso con recursos limitados de procesamiento y memoria.
La figura 4 ilustra el esquema tipo de regulador PID en un sistema de control de lazo cerrado. En esta figura se muestran los distintos componentes o nodos del sistema. El set point (SP) representa el punto de operación deseado para la planta (p. ej., nivel de agua deseado para el depósito virtual). El process value (PV) es el punto actual medido en la planta (p. ej., el nivel actual de agua en el tanque medido a través del sensor de nivel). Para un correcto funcionamiento del sistema, el valor de PV debe ser acondicionado y escalado al mismo rango de trabajo del SP. La señal de error, que es la entrada de control PID, se obtiene como la resultante de la diferencia entre los valores de SP y de PV. La señal de control es calculada y actualizada por el algoritmo de control PID, y representa su salida, la cual es enviada a la planta y cierra el lazo de control.
|

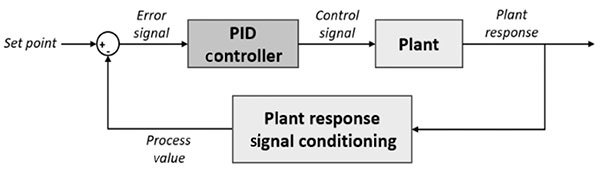

Figura 4. Regulador PID en sistema de control de lazo cerrado |
Etapas
Esta propuesta didáctica se estructura en cuatro etapas:
Metas educativas
Las metas educativas de esta propuesta didáctica pueden ser divididas en dos grupos: metas relacionadas con las habilidades duras y metas relacionadas con las habilidades blandas. Las cinco metas educativas de esta propuesta didáctica son:
Uno de los objetivos de esta experiencia es alinear competencias y metodología. Esta actividad busca combinar el trabajo individual y en equipo. Así, en el diseño se utilizaron las áreas de la Escala de Habilidades Blandas de Malasia (My3S), que resume las 36 habilidades blandas clave identificadas por el proyecto SkillsMatch. Las habilidades blandas cubren siete áreas consideradas clave para la empleabilidad: comunicación, pensamiento crítico y resolución de problemas, trabajo en equipo, ética moral y profesional, liderazgo, aprendizaje a lo largo de toda la vida y capacidad de emprendimiento (Abdul-Karim et al., 2012Abdul-Karim, A. M., Abdullah, N., Abdul-Rahman, A. M., Noah, S. M., Wan-Jaafar, W. M., Othman, J. et al. (2012). A nationwide comparative study between private and public university students’ soft skills. Asia Pacific Education Review, 13(3), 541-548. https://doi.org/10.1007/s12564-012-9205-1). Las habilidades blandas que se desarrollan en cada etapa de esta práctica se muestran en la figura 5.
|

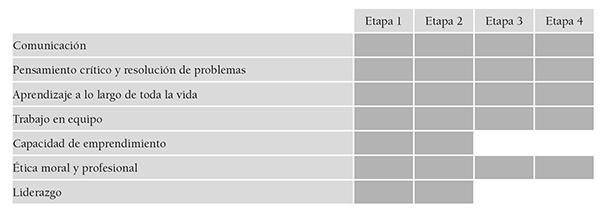

Figura 5. Habilidades blandas desarrolladas |
Hay habilidades que no se desarrollan en todas las etapas. Cada etapa tiene una serie de características que las hacen distintas. Todas las etapas se realizan en equipo, por lo que esta habilidad es necesaria en todas ellas. El liderazgo es algo que se desarrolla cuando los alumnos tienen que ponerse de acuerdo y tomar decisiones, de modo que esta habilidad no se desarrolla ni en la etapa 3 ni en la 4. Las etapas 1 y 2, al ser iniciales y clave en el desarrollo y éxito del proyecto, suponen la puesta en práctica de más competencias. La etapa 4, aunque se desarrolla en equipo, consiste en la presentación del proyecto y su evaluación, por lo que tampoco se desarrolla la capacidad de emprendimiento, al igual que en la etapa 3.
La metodología BL puede ser una herramienta eficaz para el cumplimiento de los objetivos educativos de sostenibilidad. Tal y como destaca la UNESCO (Mula y Tilbury, 2009Mula, I. y Tilbury, D. (2009) A United Nations decade of education for sustainable development (2005-14). What difference will it make? Journal of Education for Sustainable Development, 3(1), 87-97. https://doi.org/10.1177/097340820900300116), los docentes tienen un papel clave en la transformación social de cara a una educación para el desarrollo sostenible. Los objetivos de esta experiencia se valoraron en función de los 17 Objetivos de Desarrollo Sostenible (ODS) de la Agenda 2030 de Naciones Unidas para el desarrollo sostenible aprobada por los líderes mundiales en septiembre de 2015. Esta experiencia se centró en 5 de los 17 ODS (figura 6). Cada objetivo se divide en una serie de metas (Naciones Unidas, 2021Naciones Unidas (2021). The 17 goals. Departamento de Asuntos Económicos y Sociales. Desarrollo sostenible. Sustainable development. https://sdgs.un.org/goals). Esta actividad contribuye al desarrollo de ocho metas: 4.4, 7.1, 7.b, 9.5, 9.b, 12.1, 12.8 y 13.3. El laboratorio virtual desarrollado busca, aplicando herramientas de control remoto, que el alumnado trabaje en la gestión del consumo de una planta industrial real.
|
Figura 6. ODS incluidos en los proyectos |
Los laboratorios virtuales, a diferencia de las tradicionales prácticas de laboratorio presenciales, reducen, en gran medida, la barrera económica que, muchas veces, limita o impide la interacción con equipos y el desarrollo de prácticas. Esto contribuye a aumentar el número de estudiantes que desarrollan competencias técnicas y profesionales para el empleo en el ámbito STEM (meta 4.4). No siempre se puede garantizar la eliminación de la barrera económica. El laboratorio virtual presentado requiere del uso de ordenadores y la adquisición de licencias que, aunque tienen un coste reducido, no es nulo. Si queremos que se garantice el acceso a servicios energéticos asequibles, fiables y modernos, debemos dar herramientas a los estudiantes de grados STEM que les permitan aprender a optimizar equipos y recursos. Los laboratorios virtuales, como el diseñado, permiten mejorar la tecnología que ayuda a prestar servicios energéticos, lo que contribuye al desarrollo de las metas 7.1 y 7.b. La literatura ha demostrado que el aprendizaje de la ciencia por indagación, en el que los estudiantes realizan investigaciones, en comparación con la enseñanza centrada exclusivamente en lecciones magistrales por parte del profesor, presenta innumerables ventajas (De Jong et al., 2013De Jong, T., Linn, M. C. y Zacharia, Z. C. (2013). Physical and virtual laboratories in science and engineering education. Science, 340(6130), 305-308. https://doi.org/10.1126/science.1230579). El modelo de laboratorio virtual desarrollado permite potenciar la investigación científica, mejorando las capacidades tecnológicas del alumnado y, por su carácter virtual, es fácilmente exportable a países en vías de desarrollo (metas 9.5 y 9.b). Si introducimos sistemas de control a cualquier equipo, se posibilita una producción y consumo responsable, en tanto se puede regular y optimizar su funcionamiento (metas 12.1 y 12.8). La implementación de sistemas de control y comunicación para regular tanques con fluido ayuda al alumnado a identificar formas de ahorro de agua, mejorando la educación respecto de la mitigación del cambio climático (meta 13.3).
Esta metodología buscó la integración de distintos enfoques de enseñanza (p. ej., conductista y algorítmico), asumiendo el profesor un rol de facilitador del proceso de enseñanza-aprendizaje, en lugar de trabajar los contenidos en cajas estancas. Esto implica que el docente deba ser flexible y capaz de integrar información de diferentes ámbitos del conocimiento. Esta propuesta didáctica, a priori, puede parecer una sobrecarga en el plan de estudios. Sin embargo, si se tienen en cuenta las sinergias existentes entre las competencias que se buscan y las competencias recogidas en la memoria del título, la enseñanza sobre temas de sostenibilidad no incrementa la sobrecarga curricular. En esta experiencia se hace hincapié en la toma de decisiones, el pensamiento crítico y creativo, la resolución de problemas, el análisis, el aprendizaje cooperativo y las habilidades de comunicación.
Trabajo tutelado
El sistema de evaluación de la materia en la que se implementó esta nueva metodología se basa en la realización de un trabajo tutelado. El trabajo consistió en el ajuste de un controlador P, PI y PID en lazo cerrado-relay/feedback y la comparativa de las especificaciones en función de las expresiones de ajuste empleadas. Las instrucciones para la realización del trabajo fueron homólogas en el desarrollo con la planta virtual (curso 2021-2022) en comparación con el laboratorio presencial (anteriores cursos académicos). El trabajo tiene un peso del 100% de la evaluación. El profesorado de la materia ha sido el mismo durante los cursos académicos analizados. En la tabla 1 se recogen los puntos o especificaciones que figuraban en el enunciado del trabajo.
El trabajo queda totalmente abierto en determinados aspectos. Esto permite dar libertad de diseño. En lo que concierne a la estructuración de los trabajos por etapas, descritas previamente, los ítems 1, 6, 7 y 9 pertenecen a la etapa 2, mientras que los ítems 2, 3, 4, 5 y 8 a la etapa 3.
| Tabla 1. Ítems del trabajo tutelado | ||||||||||||||||||||
|
La evaluación del trabajo se hizo con base en la entrega de una memoria de proyecto y una defensa pública. Ambas tareas pertenecen a la etapa 4, descrita anteriormente. En referencia a la memoria, los trabajos tenían que cumplir una serie de normas:
La presentación de los trabajos tutelados tuvo una duración delimitada de entre 8 y 10 minutos, a los que se añadía un turno de preguntas de aproximadamente 2 minutos. En la presentación y defensa debían intervenir todos los miembros del grupo. La evaluación de los trabajos se hizo con base en la defensa pública, la memoria del proyecto y el desarrollo de los ítems (tabla 2). Se procedió con un análisis de comparación de medias para muestras independientes (t de Student) para conocer los efectos del tipo de docencia (laboratorio virtual vs. presencial) sobre el rendimiento académico (calificaciones) de los estudiantes. Adicionalmente, se ejecutaron análisis descriptivos.
| Tabla 2. Calificaciones según el tipo de docencia | ||||||||||||||||||||
|
||||||||||||||||||||
El control y desarrollo de los trabajos tutelados se hizo a través del Campus Virtual (Moodle). El alumnado volcó en Moodle las distintas tareas y evidencias de desarrollo y los docentes les pudieron proporcionar retroalimentación continua, a fin de conformar una evaluación formativa. Las tutorías y atención personalizada se hicieron principalmente a través de la plataforma Microsoft Teams.
El sistema de control para la planta real de nivel está basado en un regulador PID. Este regulador está implementado a través de Matlab/Simulink, lo cual aporta un enfoque interesante en términos didácticos. Sin embargo, aun tratándose de un software flexible para simulación y diseño de reguladores PID, carece de ciertos módulos de comunicación industriales.
Node-RED ofrece nodos con algoritmos de control PID, lo cual representa una alternativa funcional a Matlab/Simulink. Al igual que con bloques PID de Matlab/Simulink, un nodo PID de Node-RED recibe la señal de error a través de su entrada, el algoritmo actualiza la señal de control y esta se envía a través de su salida. Así, no existe la necesidad de recodificar el algoritmo y los estudiantes pueden enfocar su trabajo exclusivamente en el aprendizaje de los conceptos de ingeniería de control.
El repositorio de Node-RED incluye también librerías para el protocolo de comunicación Modbus TCP. Esto representa un gran beneficio, al habilitar la integración de ambas funcionalidades en una única herramienta.
Los drivers Modbus TCP tanto de la escena de control de nivel de Factory I/O como de Node-RED deben ser habilitados y debidamente configurados (direcciones IP, puertos y direcciones de registros). El driver Modbus TCP asume el rol de servidor a la escucha, atendiendo peticiones de la aplicación con el rol de cliente (Node-RED). Configurados ambos agentes de comunicación, el enlace entre aplicaciones permite el intercambio necesario de datos, incluyendo el process value y la señal de control PID. La figura 7 muestra la solución obtenida para la interconexión entre aplicaciones.
|

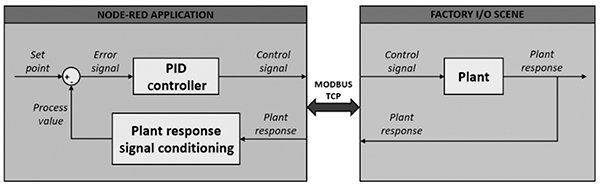

Figura 7. Esquema de interconexión entre aplicaciones |
En ingeniería de control, un aspecto clave para el ajuste de reguladores PID es la visualización de la respuesta de la planta. Para ello se emplean técnicas como relay feedback u oscilación mantenida, que requieren de una representación precisa de las variables en el dominio del tiempo. Node-RED dispone de la librería node-red-dashboard para el graficado en tiempo real. Los elementos de la librería pueden ser ensamblados para construir una interfaz gráfica de usuario, y, así, proponer una plataforma de laboratorio educativa completa y adaptada.
El entorno virtual desarrollado puede ser evaluado y clasificado de acuerdo con los cuatro criterios de Potkonjak et al. (2014Potkonjak, V., Gardner, M., Callaghan, V., Mattila, P., Guetl, C., Petrovi ć, V. M. y Jovanovi ć, K. (2016). Virtual laboratories for education in science, technology, and engineering: a review. Computers & Education, 95, 309-327. https://doi.org/10.1016/j.compedu.2016.02.002). Estos criterios se basan en un requisito clave: el estudiante debe sentirse como si estuviera trabajando con dispositivos reales en un espacio real. Así, esta propuesta cumple con tres de los cuatro puntos, a saber: 1) la interfaz de usuario de cada equipo es idéntica a la de los dispositivos reales; 2) el comportamiento del sistema virtual es equivalente al comportamiento del sistema físico; y 3) el entorno proporciona una visualización que permite que los estudiantes sientan que están viendo un entorno real. Sin embargo, no desarrolla el criterio 4 (p. ej., el espacio de laboratorio 3D permite la comunicación y la colaboración entre los estudiantes y con el supervisor del laboratorio [o experto en la materia]). El criterio 1 es especialmente importante para los laboratorios destinados a la formación de operadores del sistema. Hay que tener en cuenta que puede haber problemas de derechos de autor a la hora de copiar aspectos del dispositivo real y, por tanto, puede ser necesario disponer de permisos para hacerlo (Potkonjak, 2010Potkonjak, V., Vukobratovi ć, M., Jovanovi ć, K. y Medenica, M. (2010). Virtual mechatronic/robotic laboratory–A step further in distance learning. Computers & Education, 55(2), 465-475. https://doi.org/10.1016/j.compedu.2010.02.010). Es importante destacar que de los veinte proyectos de laboratorio virtual analizados en el trabajo de Potkonjak et al. (2014Potkonjak, V., Gardner, M., Callaghan, V., Mattila, P., Guetl, C., Petrovi ć, V. M. y Jovanovi ć, K. (2016). Virtual laboratories for education in science, technology, and engineering: a review. Computers & Education, 95, 309-327. https://doi.org/10.1016/j.compedu.2016.02.002), solo siete cumplían con tres de los cuatro criterios y tan solo uno desarrollaba los cuatro, exponiendo en el resto de propuestas dos o menos criterios.
El rendimiento del alumnado, en términos de calificaciones obtenidas, fue estudiado. Los resultados de los efectos del factor tipo de docencia (laboratorio virtual vs. laboratorio presencial) en la evaluación del trabajo tutelado mostraron que los alumnos del grupo presencial (M = 6.81) tienen una evaluación inferior, t(60.3) = -2.23, p < .05, d = 0.55 (tamaño del efecto moderado), que los que realizaron las prácticas en formato virtual (M = 7.43). La tabla 2 resume las calificaciones obtenidas.
Este nuevo método presenta la ventaja de facilitar el trabajo autónomo, pudiendo hacer las tareas en cualquier lugar y momento. Los estudiantes realizan los proyectos en entornos abiertos y flexibles, marcándose su propio ritmo. Esta experiencia BL ayuda a los estudiantes a desarrollar habilidades duras y blandas. Concretamente, habilidades blandas como comunicación, manejo de TI, colaboración, pensamiento crítico, resolución de problemas e iniciativa, a la vez que promueve la adquisición de habilidades duras, incluyendo la comprensión de la materia. La propuesta e implementación de esta propuesta ha buscado la integración de conocimiento y competencias.
Lecciones aprendidas
Desde la experiencia adquirida, se pueden resumir algunas lecciones aprendidas:
En este trabajo se propone una experiencia BL apoyada en un laboratorio virtual como entorno de simulación para estudiantes de máster de ingeniería. Los trabajos tutelados se centraron en el desarrollo del ajuste de un controlador P, PI y PID en lazo cerrado-relay/feedback. Con este enfoque, los estudiantes tienen la flexibilidad de organizar sus tareas sin la necesidad de un laboratorio físico real. Esta metodología, además de permitir una mayor interacción con el sistema, reduce la barrera económica que puede suponer el tener que adquirir equipamiento industrial de laboratorio y facilita el desarrollo de docencia semipresencial y/o a distancia. En asignaturas ligadas a la habilitación para el ejercicio profesional es muy importante que los alumnos comprueben la utilidad y aplicabilidad de los contenidos teóricos. Esta propuesta permitió poner en práctica todos los contenidos estudiados. El seguimiento del desarrollo de los trabajos se hizo a través de plataformas de apoyo a la docencia. La metodología BL resulta útil para la creación de una experiencia de aprendizaje holística para los estudiantes.
Esta propuesta representa una alternativa para minimizar los cambios de planificación de la docencia en un contexto de pandemia. Adicionalmente, gracias al rápido crecimiento de la tecnología, el modelo e-learning sigue en auge, permitiendo la combinación de las modalidades online y presencial.
En esta propuesta, al implementar Factory I/O para la virtualización y emulación de escenas se consigue que el estudiante se sienta como si estuviera trabajando con dispositivos reales en un espacio real, a diferencia de otras propuestas en las que se emplea únicamente Node-RED (Domínguez et al., 2020Domínguez, M., González-Herbón, R., Rodríguez-Ossorio, J. R., Fuertes, J. J., Prada, M. A. y Morán, A. (2020). Development of a remote industrial laboratory for automatic control based on Node-RED. IFAC-PapersOnLine, 53(2), 17210-17215. https://doi.org/10.1016/j.ifacol.2020.12.1741) o Matlab/Simulink (Granado et al., 2007Granado, E., Colmenares, W., Strefezza, M. y Alonso, A. (2007). A web-based virtual laboratory for teaching automatic control. Computer Applications in Engineering Education, 15(2), 192-197. https://doi.org/10.1002/cae.20111). Esta premisa se considera clave en el desarrollo de laboratorios docentes virtuales.
A lo largo de las cuatro etapas del proyecto, los estudiantes desarrollan las siete áreas consideradas cruciales para la empleabilidad (basadas en la Escala de Habilidades Blandas de Malasia [My3S]). La metodología BL también facilita los vínculos entre el contenido y los 17 ODS, sin agravar el problema de la sobrecarga curricular. Esto supone un aliciente para la utilización de esta metodología en futuras ediciones de esta asignatura.
Cabe destacar los buenos resultados obtenidos con este trabajo, ya que a partir de esta propuesta se ha conseguido mejorar el rendimiento académico de los estudiantes. Se ha encontrado un efecto positivo en las calificaciones en las tareas en formato virtual respecto de las tareas en formato presencial. Estos resultados son acordes con lo reportado en estudios previos (Herga et al., 2014Herga, N. R., Grmek, M. I. y Dinevski, D. (2014). Virtual laboratory as an element of visualization when teaching chemical contents in science class. Turkish Online Journal of Educational Technology-TOJET, 13(4), 157-165. https://eric.ed.gov/?id=EJ1043246).
No obstante, este trabajo está sujeto a limitaciones de diseño. En primer lugar, la asignación a los grupos fue aleatorizada natural. En consecuencia, la equivalencia entre grupos no es total. En segundo lugar, el tamaño de los grupos limita la potencia de los resultados.
Finalmente, en trabajos futuros se podrá considerar la aplicación de la metodología BL a partir de la virtualización de otros experimentos y plantas de laboratorio. Además, otras asignaturas pueden beneficiarse de la aplicación de este enfoque.
| ○ | Abdul-Karim, A. M., Abdullah, N., Abdul-Rahman, A. M., Noah, S. M., Wan-Jaafar, W. M., Othman, J. et al. (2012). A nationwide comparative study between private and public university students’ soft skills. Asia Pacific Education Review, 13(3), 541-548. https://doi.org/10.1007/s12564-012-9205-1 |
| ○ | Al-Samarraie, H. y Saeed, N. (2018). A systematic review of cloud computing tools for collaborative learning: opportunities and challenges to the blended-learning environment. Computers & Education, 124, 77-91. https://doi.org/10.1016/j.compedu.2018.05.016 |
| ○ | Comisión Europea (2007). Science education now: a renewed pedagogy for the future of Europe (vol. 22845). Office for Official Publications of the European Communities. |
| ○ | Daniel, S. J. (2020). Education and the COVID-19 pandemic. Prospects, 49(1), 91-96. https://doi.org/10.1007/s11125-020-09464-3 |
| ○ | De Jong, T., Linn, M. C. y Zacharia, Z. C. (2013). Physical and virtual laboratories in science and engineering education. Science, 340(6130), 305-308. https://doi.org/10.1126/science.1230579 |
| ○ | Deschacht, N. y Goeman, K. (2015). The effect of blended learning on course persistence and performance of adult learners: a difference-in-differences analysis. Computers & Education, 87, 83-89. https://doi.org/10.1016/j.compedu.2015.03.020 |
| ○ | Domínguez, M., González-Herbón, R., Rodríguez-Ossorio, J. R., Fuertes, J. J., Prada, M. A. y Morán, A. (2020). Development of a remote industrial laboratory for automatic control based on Node-RED. IFAC-PapersOnLine, 53(2), 17210-17215. https://doi.org/10.1016/j.ifacol.2020.12.1741 |
| ○ | Fernández-Miranda, M., Dios-Castillo, C. A., Sosa-Córdova, D. M. y Camilo Cépeda, A. (2022). Método invertido y modelo didáctico: una perspectiva motivadora del aprendizaje virtual en contextos de pandemia. Bordón, Revista de Pedagogía. https://doi.org/10.13042/2022.92677 |
| ○ | Granado, E., Colmenares, W., Strefezza, M. y Alonso, A. (2007). A web-based virtual laboratory for teaching automatic control. Computer Applications in Engineering Education, 15(2), 192-197. https://doi.org/10.1002/cae.20111 |
| ○ | Herga, N. R., Grmek, M. I. y Dinevski, D. (2014). Virtual laboratory as an element of visualization when teaching chemical contents in science class. Turkish Online Journal of Educational Technology-TOJET, 13(4), 157-165. https://eric.ed.gov/?id=EJ1043246 |
| ○ | Jena, P. K. (2020). Impact of Covid-19 on higher education in India. International Journal of Advanced Education and Research (IJAER), 5(3), 77-81. http://www.alleducationjournal.com/archives/2020/vol5/issue3/5-3-27 |
| ○ | Jove, E., González-Cava, J. M., Casteleiro-Roca, J. L., Quintián, H., Méndez-Pérez, J. A., Vega-Vega, R. et al. (2021). Hybrid intelligent model to predict the Remifentanil Infusion Rate in patients under general anesthesia. Logic Journal of the IGPL, 29(2). https://doi.org/10.1093/jigpal/jzaa046 |
| ○ | Llamas, B., Storch-de Gracia, M. D., Mazadiego, L. F., Pous, J. y Alonso, J. (2019). Assessing transversal competences as decisive for project management. Thinking Skills and Creativity, 31, 125-137. https://doi.org/10.1016/j.tsc.2018.11.009. |
| ○ | Míguez-Álvarez, C., Crespo, B., Arce, E., Cuevas, M. y Regueiro, A. (2020). Blending learning as an approach in teaching sustainability. Interactive Learning Environments. Publicación anticipada en línea. https://doi.org/10.1080/10494820.2020.1734623 |
| ○ | Mula, I. y Tilbury, D. (2009) A United Nations decade of education for sustainable development (2005-14). What difference will it make? Journal of Education for Sustainable Development, 3(1), 87-97. https://doi.org/10.1177/097340820900300116 |
| ○ | Naciones Unidas (2021). The 17 goals. Departamento de Asuntos Económicos y Sociales. Desarrollo sostenible. Sustainable development. https://sdgs.un.org/goals |
| ○ | Nicola, M., Alsafi, Z., Sohrabi, C., Kerwan, A., Al-Jabir, A., Iosifidis, C. et al. (2020). The socio-economic implications of the coronavirus pandemic (COVID-19): a review. International Journal of Surgery, 78, 185-193. https://doi.org/10.1016/j.ijsu.2020.04.018 |
| ○ | Perignat, E. y Katz-Buonincontro, J. (2019). STEAM in practice and research: an integrative literature review. Thinking Skills and Creativity, 31, 31-43. https://doi.org/10.1016/j.tsc.2018.10.002 |
| ○ | Potkonjak, V., Gardner, M., Callaghan, V., Mattila, P., Guetl, C., Petrovi ć, V. M. y Jovanovi ć, K. (2016). Virtual laboratories for education in science, technology, and engineering: a review. Computers & Education, 95, 309-327. https://doi.org/10.1016/j.compedu.2016.02.002 |
| ○ | Potkonjak, V., Vukobratovi ć, M., Jovanovi ć, K. y Medenica, M. (2010). Virtual mechatronic/robotic laboratory–A step further in distance learning. Computers & Education, 55(2), 465-475. https://doi.org/10.1016/j.compedu.2010.02.010 |
| ○ | Rizzi, V., Pigeon, C., Rony, F. y Fort-Talabard, A. (2020). Designing a creative storytelling workshop to build self-confidence and trust among adolescents. Thinking Skills and Creativity, 38, 100704. https://doi.org/10.1016/j.tsc.2020.100704 |
| ○ | Sa, M. J. y Serpa, S. (2018). Transversal competences: their importance and learning processes by higher education students. Education Sciences, 8(3), 126. https://doi.org/10.3390/educsci8030126 |
| ○ | Singer, S. R., Hilton, M. L. y Schweingruber, H. A. (2005). America’s lab report: investigations in High School science. En America’s lab report: investigations in High School science. https://doi.org/10.17226/11311 |
| ○ | Spooren, P., Mortelmans, D. y Denekens, J. (2007). Student evaluation of teaching quality in higher education: development of an instrument based on 10 Likert-scales. Assessment & Evaluation in Higher Education, 32(6), 667-679. https://doi.org/10.1080/02602930601117191 |
| ○ | Yildiz, İ, Topçu, E. y Kaymakci, S. (2021). The effect of gamification on motivation in the education of pre-service social studies teachers. Thinking Skills and Creativity, 42, 100907. https://doi.org/10.1016/j.tsc.2021.100907 |
| ○ | Zayas-Gato, F., Quintián, H., Jove, E., Casteleiro-Roca, J. L. y Calvo-Rolle, J. L. (2020). Diseño de controladores PID. Servicio de Publicaciones de la Universidad de A Coruña. |
Blended learning experience supported by a virtual laboratory for STEM subjects training
INTRODUCTION. The recent pandemic caused by COVID-19 has led to numerous changes in public health protocols, as well as a deep socioeconomic impact. Policies such as social distancing and lockdowns have conditioned interpersonal relations and resulting in dramatic consequences for many companies and workers. Specifically, in the educational context, universities have been forced to adapt teaching methodologies due to the control policies applied by authorities. Therefore, the use of on-line teaching tools, combined with face-to-face teaching experiences (blended learning, BL), represents an interesting approach within this context. METHOD. BL allows the reduction of the student’s ratio per classroom, avoiding a total suppression of face-to-face teaching, taking advantage of both modalities. Hence, an interesting proposal is the implementation of a virtual simulation environment for engineering students, with the aim of emulating a real liquid level control system, located at the laboratories of the Escuela Politécnica of Engineering of Ferrol, of the University of A Coruña. The marks obtained in the tutored work in two academic years were compared to evaluate the effect of the BL methodology on students’ academic performance. RESULTS. To carry out this work, we propose a BL experience supported by a virtual laboratory built from the integration of two novel software tools: Factory I/O as a virtualization and emulation system of real industrial scenes and plants and Node-RED as a programming environment for the design of control and communication systems. Based on the academic results, it can be concluded that this methodology has a positive effect on students’ performance. DISCUSSION. This realistic real-time 3D simulation and visualization environment provides flexibility to students by simplifying the organization of their tasks and allowing them to work autonomously by applying the basic concepts of control engineering. In addition, this BL experience helps students to develop hard and soft skills.
Keywords: Blended learning, Engineering education, Virtual classrooms, COVID-19.
Une expérience d’apprentissage mixte (blended learning) soutenue par un laboratoire virtuel pour l’enseignement des matières STEM
INTRODUCTION. La récente pandémie causée par la COVID-19 a entraîné des nombreux changements dans les protocoles de santé publique, ainsi qu’un profond impact socio-économique. Des politiques de distanciation sociale et les confinements ont conditionné les relations interpersonnelles et ont entraîné des conséquences dramatiques pour beaucoup d’entreprises et travailleurs. Plus précisément, dans le cade éducatif, les universités ont été obligés d’adapter leurs méthodes d’enseignement à cause des politiques de contrôle mises en œuvre par les autorités. Par conséquent, l’utilisation des outils pour l’enseignement en ligne, combinée avec des expériences d’’enseignement en présentiel constitue une approche (d’apprentissage mixte ou blended learning, BL), intéressante dans ce contexte. MÉTHODE. Le BL permet de réduire le ratio des étudiants par classe en évitant l’élimination totale de l’enseignement en présentiel et en permettant, également, d’en profiter des avantages des deux modalités. Dans ce sens, une proposition intéressante est la mise en œuvre d’un environnement de simulation virtuelle pour les étudiants en ingénierie, dont l’objectif est la simulation d’un système réel de contrôle du niveau de liquide, étant disponible dans les laboratoires de l‘École Polytechnique d’Ingénierie de Ferrol de l’Université de A Coruña. Afin d’évaluer l’effet de la méthodologie BL dans le rendement académique des étudiants, nous avons comparé les notes obtenues lors du travail tutoré au cours de deux années académiques. RÉSULTATS. Pour réaliser ce travail, nous avons proposé une expérience BL soutenue par un laboratoire virtuel construit à partir de l’intégration de deux logiciels innovants : le Factory I/O comme système de virtualisation et d’émulation de scènes et des installations industrielles réelles, et le Node-RED comme environnement de programmation pour la conception de systèmes de contrôle et de communication. Sur la base des résultats académiques observés, il est conclu que cette méthodologie a un effet positif sur le rendement des étudiants. DISCUSSION. Cet environnement réaliste de simulation et de visualisation en temps réel en 3D offre un cadre d’étude flexible aux étudiants en leur facilitant l’organisation de leurs tâches et en leur permettant de progresser de manière autonome en appliquant les concepts de base de l’ingénierie de contrôle. En outre, cette expérience BL aide les étudiants a développer autant des compétences de base (dures) que transférables (douces).
Mots-clés : Apprentissage mixte, Formation en ingénierie, Classes virtuelles, COVID-19.
